Face arrière

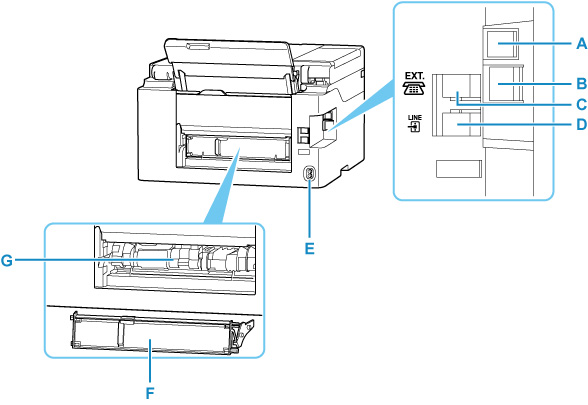

![Image showing the rear of the printer](screens/ug_t_cmpt030.jpg)
- A: Port USB
- Permet de brancher le câble USB pour connecter l'imprimante à un ordinateur.
- B: Connecteur de réseau câblé
- Permet de brancher le câble réseau pour connecter l'imprimante à un réseau local.
- C: Connecteur de périphérique externe
- Permet de brancher un périphérique externe (ex : téléphone ou répondeur).
- D: Connecteur de ligne téléphonique
- Permet de brancher la ligne téléphonique.
- E: Connecteur du cordon d'alimentation
- Permet de connecter le cordon d'alimentation fourni.
- F: Capot de l'unité d'entraînement
- Se détache pour retirer du papier coincé.
- G: Unité d'entraînement
- S'ouvre pour retirer du papier coincé.

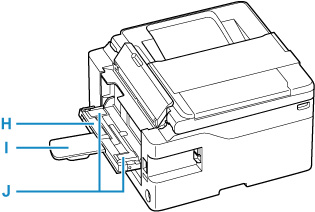

![Image showing the rear of the printer](screens/ug_t_cmpt035.jpg)
- H: Réceptacle plat arrière
- Chargez du papier cartonné de format A4, B5 et Lettre dans ce bac.
- I: Support papier
- Tirez le réceptacle plat arrière vers vous lorsque vous chargez le papier sur un réceptacle plat arrière.
- J: Guides papier
- Alignez avec les deux côtés de la pile de papier.
Important
-
Ne touchez pas le boîtier métallique.
-
Vous ne devez ni brancher, ni débrancher le câble USB ou le câble réseau lorsque l'imprimante effectue une impression à partir de l'ordinateur ou numérise des documents vers celui-ci. Cela peut entraîner un problème.
